Подключение рефрижераторного контейнера к сети: схема и требования 380В
Рефрижераторный контейнер — это высокотехнологичное холодильное оборудование, встроенное в стандартный морской корпус. В отличие от обычных контейнеров, рефрижераторные контейнеры требуют постоянного электропитания для поддержания заданного температурного режима. Ошибки при подключении к электросети — самая частая причина поломок холодильного агрегата и порчи груза. В этой статье разберём все требования к питающей сети, схему подключения, правила выбора кабеля и автоматического выключателя, а также порядок первого включения.
Основные требования к электросети для рефконтейнера
Рефрижераторный контейнер является промышленным потребителем электроэнергии и работает исключительно от трёхфазной сети. Подключение к бытовой однофазной розетке 220 В категорически недопустимо — это приводит к немедленному выходу из строя холодильного агрегата.
380–460 В, трёхфазное. Подключение к однофазной сети 220 В невозможно и опасно. Стандарт для промышленного оборудования.
Российская промышленная сеть — 50 Гц. Большинство рефконтейнеров поддерживают обе частоты. Параметр указан на шильдике агрегата.

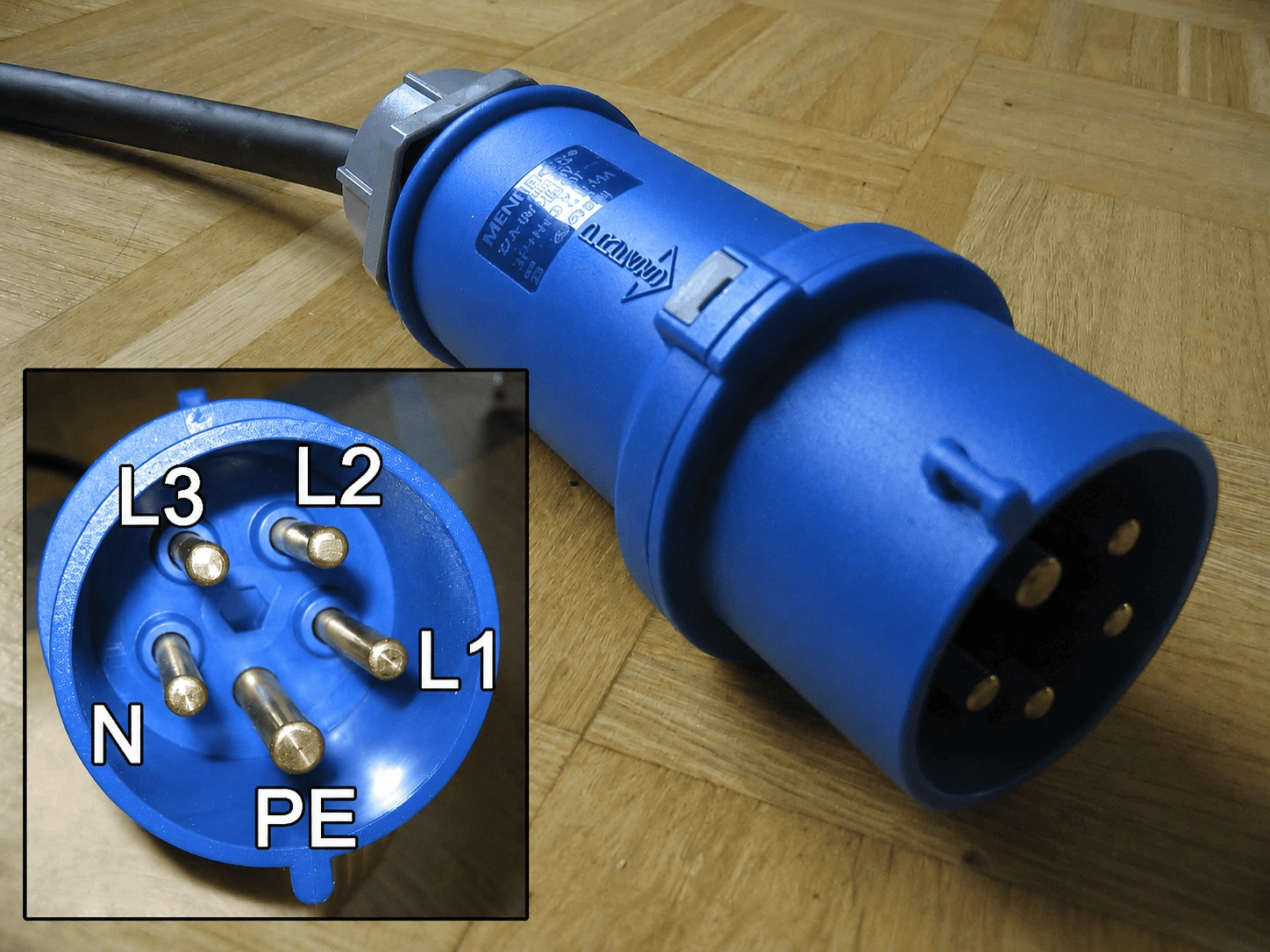

На контейнере установлена промышленная розетка CEE 32A (5P). Штатный кабель в базовой комплектации — 12 м с вилкой «папа» под эту розетку.
Пусковой ток значительно выше рабочего. Источник питания и вводной автомат должны обеспечивать стабильную подачу напряжения при пуске компрессора.
Требования к кабелю питания
Сечение и материал кабеля напрямую влияют на надёжность работы оборудования. Неправильно подобранный провод перегревается, вызывает просадку напряжения и провоцирует ложные срабатывания защиты.
| Длина кабеля | Минимальное сечение жил | Материал | Примечание |
|---|---|---|---|
| До 20 м | 6 мм² | Медь | Стандартная длина штатного кабеля в комплекте — 12 м |
| 20–50 м | 10 мм² | Медь | Увеличение сечения необходимо для компенсации потерь напряжения |
| Свыше 50 м | 16–25 мм² | Медь | Требуется предварительный расчёт падения напряжения |
Кабель питания рефрижераторного контейнера содержит четыре провода: три фазных (L1, L2, L3) и один защитный проводник заземления (PE), окрашенный в жёлто-зелёный цвет. Нулевой рабочий проводник в схеме с изолированной нейтралью, применяемой в рефконтейнерах, отсутствует — это стандарт морской эксплуатации, обеспечивающий повышенную электробезопасность.
Требования к автоматическому выключателю и защите
Защитная аппаратура — обязательный элемент схемы подключения рефрижераторного контейнера. Она обеспечивает безопасность персонала и сохранность холодильного агрегата при аварийных ситуациях.
Автоматический выключатель (АВ)
Для подключения рефконтейнера необходим трёхфазный автоматический выключатель с номиналом тока 25–32 А. Автомат размещают в непосредственной близости от контейнера в месте, защищённом от попадания воды (степень защиты IP54 и выше). Это позволяет оператору быстро обесточить оборудование в случае аварии.
Устройство защитного отключения (УЗО)
Дополнительно рекомендуется установить УЗО с током утечки 30 мА. Оно обеспечивает защиту персонала при пробое изоляции на корпус контейнера, а также срабатывает при постепенном ухудшении изоляционных свойств кабеля.
Заземление
Заземление рефрижераторного контейнера при стационарной эксплуатации обязательно. Контейнер подключается к общей шине заземления медным проводником сечением не менее 0,5 мм². Желто-зелёный провод кабеля питания является защитным проводником PE и должен быть подключён к шине заземления в щитке. Пренебрежение заземлением создаёт смертельную опасность для персонала при пробое изоляции.
Схема подключения рефрижераторного контейнера к сети 380В
Ниже приведена принципиальная схема подключения в виде перечня компонентов цепи — от питающего трансформатора до холодильного агрегата.
| Элемент цепи | Параметры / тип | Расположение |
|---|---|---|
| Источник питания | Трёхфазная сеть 380 В, 50 Гц | Внешняя сеть / генератор / судовая розетка |
| Вводной кабель | Медь, 4 жилы, сечение от 6 мм² | От щитка до контейнера |
| Автоматический выключатель | Трёхфазный, 25–32 А, IP54, с защитой от КЗ и перегрузки | В защищённом щитке вблизи контейнера |
| УЗО | Четырёхполюсное, ток утечки 30 мА | После автоматического выключателя |
| Силовой разъём | CEE 32A, 5P (промышленный стандарт) | Наружная стенка контейнера со стороны агрегата |
| Штатный кабель контейнера | 12 м, 4 жилы, вилка CEE 32A «папа» | Поставляется в комплекте с контейнером |
| Провод заземления PE | Медь, жёлто-зелёный, от 0,5 мм² | От шины заземления щитка до корпуса контейнера |
| Холодильный агрегат | Carrier, Thermo King или аналог | Торец контейнера (передняя стенка) |
Пошаговый порядок подключения и первого включения
Соблюдение правильной последовательности действий при первом подключении рефрижераторного контейнера — обязательное условие безопасной эксплуатации. Нарушение порядка включения может привести к выходу из строя компрессора или системы управления.
-
1Проверка места установки и заземления
Убедитесь, что контейнер стоит на твёрдом ровном основании с уклоном к дверям не менее 1,5°. Проверьте надёжность подключения заземляющего проводника к корпусу контейнера и к шине PE в щитке.
-
2Снятие транспортной заглушки с силового разъёма
Перед подключением кабеля снимите красную защитную крышку (фишку) с гнезда силового разъёма на контейнере. Осмотрите разъём — контакты должны быть чистыми и не иметь следов окисления или механических повреждений.
-
3Установка автоматического выключателя в положение «ВЫКЛ»
Перед подключением кабеля к щитку убедитесь, что автоматический выключатель находится в положении «0» (OFF). Подключение кабеля под напряжением недопустимо.
-
4Перевод тумблера агрегата в положение «СТОП»
Убедитесь, что тумблер START/STOP (или «ST») на панели управления холодильного агрегата находится в положении «0» (STOP, выключено). Агрегат не должен быть запущен в момент подачи питания.
-
5Подключение кабеля к щитку и контейнеру
Подключите три фазных провода (L1, L2, L3) и провод заземления (PE, жёлто-зелёный) к соответствующим клеммам автоматического выключателя. Очерёдность фаз значения не имеет. Вставьте вилку кабеля в силовой разъём контейнера до характерного щелчка фиксатора.
-
6Проверка напряжения в сети
Переведите автоматический выключатель в положение «1» (ON). Измерьте напряжение на клеммах питания контейнера. Оно должно быть в диапазоне 380–460 В. Отклонение более чем на 10% недопустимо.
-
7Запуск холодильного агрегата
Переведите тумблер ST на панели управления в положение «I» (ON/START). Агрегат начнёт работу. Панель управления отобразит текущую температуру в камере и установленное значение уставки.
-
8Установка температуры
Задайте требуемую температуру через панель управления. Для агрегатов Carrier: используйте кнопки со стрелками, затем нажмите ENTER. Для агрегатов Thermo King / Sabroe: нажмите F4 → установите знак (+/−) → наберите значение цифрами → удерживайте F4 несколько секунд до сохранения.
-
9Тестовый прогон без груза
Дождитесь выхода контейнера на заданную температуру в течение 2–4 часов. Убедитесь в стабильности поддержания режима. Только после этого приступайте к загрузке продукции.
Энергопотребление рефрижераторного контейнера
Реальное энергопотребление зависит от заданной температуры, внешних климатических условий, частоты открывания дверей, года выпуска агрегата и степени загрузки камеры. При планировании подключения используйте приведённые ниже данные как ориентировочные.
| Модель агрегата | Потребление при +2 °C | Потребление при −18 °C | Компрессор | Хладагент |
|---|---|---|---|---|
| Carrier ThinLINE | 10 250 Вт | 6 010 Вт | Поршневой 06D | HFC-134a |
| Carrier EliteLINE | 10 550 Вт | 6 160 Вт | Спиральный RS-105 | HFC-134a |
| Carrier PrimeLINE | ~9 400 Вт | ~6 000 Вт | Спиральный (высокоэфф.) | HFC-134a / R-513A |
| Thermo King Magnum 3000 | ~10 000 Вт | ~6 500 Вт | Спиральный | R-404A |
| Thermo King Magnum Plus 4000 | ~9 400 Вт | ~6 000 Вт | Спиральный | R-404A |
Пусковая мощность у всех перечисленных моделей составляет 10–11 кВт. Это значение используется при расчёте допустимой нагрузки на питающую линию и выборе номинала автоматического выключателя. Среднемесячный расход электроэнергии при стационарной эксплуатации рефрижераторного контейнера составляет от 800 до 2000 кВт·ч в зависимости от условий использования.
Правила установки контейнера для корректной работы агрегата
Электрическое подключение — только половина задачи. Место установки и ориентация контейнера напрямую влияют на надёжность работы холодильного агрегата.
- Твёрдое основание. Контейнер устанавливается только на угловые опорные фитинги. Основание должно исключать проседание под нагрузкой. Дополнительные опоры по центру не требуются.
- Уклон к дверям. При стационарной установке необходимо обеспечить уклон корпуса по длине к дверному торцу не менее 1,5°. Это предотвращает скопление льда в выдувных отверстиях и исключает остановку агрегата из-за обледенения.
- Горизонтальный уровень по фронту. Фронтальная сторона (двери) должна быть выровнена строго по уровню в поперечном направлении, иначе открывание дверей будет затруднено.
- Свободная циркуляция воздуха. Со стороны холодильного агрегата необходимо обеспечить расстояние не менее 1 м до стен, заборов и других конструкций. В закрытых помещениях монтируется приточно-вытяжная вентиляция с расчётным отводом тепла от оборудования.
- Защита от прямых солнечных лучей. Воздействие прямого солнца на агрегат увеличивает энергопотребление на 20–30%. Рекомендуется установка навесов или теневых экранов.
- Наличие холодной воды. Вблизи холодильного агрегата должна быть холодная вода на случай обморожения фреоном при сервисном обслуживании.
Правила эксплуатации после подключения
После первого включения рефрижераторного контейнера необходимо соблюдать ряд эксплуатационных требований, которые напрямую влияют на срок службы агрегата и сохранность груза.
- Включение и выключение — только тумблером. Отключение контейнера от сети выдёргиванием вилки из розетки при работающем агрегате категорически запрещено. Используйте только тумблер ST на панели управления.
- Открывание дверей — агрегат выключить. При необходимости открыть двери переведите тумблер в положение STOP или активируйте режим ручной оттайки (тумблер MD или соответствующая кнопка на сенсорных моделях). Это предотвращает намерзание льда на испарителе от влажного тёплого воздуха.
- Частое открывание дверей — термошторы. Если контейнер используется как склад с регулярными загрузками и выгрузками, установите пластиковые термошторы непосредственно за дверью. В конце рабочего дня включайте режим ручной оттайки.
- Еженедельная проверка конденсатора. Не реже одного раза в неделю осматривайте радиатор конденсатора. При наличии загрязнений промывайте ламели водой под давлением. Жирные пятна на радиаторе — признак утечки фреона, требует немедленного вызова сервисной службы.
- Чистота воздуховодных каналов в полу. Не допускайте засорения напольных каналов обломками упаковки или остатками продукции — это нарушает циркуляцию воздуха и ведёт к отклонению температурного режима.
- При поломке — немедленно отключить. При выходе из строя холодильного агрегата немедленно отключите его от сети и примите меры к сохранению продукции. Продолжение работы неисправного агрегата недопустимо.
- Регулярная проверка списка неисправностей. Периодически проверяйте журнал ошибок через кнопку «Alarm list» на панели управления и своевременно обращайтесь в сервисную организацию при выявлении нештатных кодов.
Вопросы и ответы
Нет. Рефрижераторный контейнер работает исключительно от трёхфазной сети с напряжением 380–460 В. Подключение к бытовой однофазной сети 220 В невозможно конструктивно и приведёт к немедленному выходу из строя холодильного агрегата. Для подачи питания к рефконтейнеру в местах, где промышленная сеть недоступна, используются дизельные генераторы с трёхфазным выходом 380 В.
Для кабеля длиной до 20 м достаточно медных жил сечением 6 мм². При длине от 20 до 50 м сечение необходимо увеличить до 10 мм² для компенсации потерь напряжения. Для линий свыше 50 м требуется расчёт с учётом конкретных параметров — как правило, сечение составляет 16–25 мм². Алюминиевые кабели не допускаются.
Рекомендуемый номинал трёхфазного автоматического выключателя — 25 А. Ряд производителей и инструкций допускает использование автомата 32 А. Применение группового автомата большего номинала (например, 50 А) с подключением к нему двух контейнеров категорически запрещено. Каждый рефрижераторный контейнер должен иметь индивидуальный автоматический выключатель.
Нет. В рефрижераторных контейнерах применена электронная схема автоматического фазирования. Агрегат самостоятельно определяет чередование фаз и работает корректно при любой их очерёдности. Единственное обязательное требование — правильное подключение защитного провода заземления (PE, жёлто-зелёный цвет).
При открывании дверей тёплый влажный воздух попадает внутрь и оседает инеем на испарителе. Чтобы предотвратить нарастание льда, перед каждым открытием дверей переводите тумблер агрегата в положение STOP или включайте режим ручной оттайки (тумблер MD). При необходимости частого открывания в течение дня установите пластиковые термошторы, а в конце рабочей смены запускайте полный цикл ручной оттайки. Если наледь уже образовалась, потребуется полное размораживание контейнера с выгрузкой продукции.
Среднемесячное потребление зависит от заданной температуры, внешних условий, частоты открывания дверей и характеристик агрегата. При режиме +2 °C в умеренном климате — ориентировочно 800–1200 кВт·ч/месяц. При режиме −18 °C — 500–900 кВт·ч/месяц (рабочая мощность ниже, чем при плюсовых режимах). Пусковая мощность всех современных агрегатов составляет 10–11 кВт.
Нет. Включение и выключение холодильного агрегата должно производиться исключительно тумблером START/STOP (ST) на панели управления. Отключение питания путём извлечения вилки из розетки при работающем агрегате создаёт нагрузку на компрессор и систему управления, что ведёт к преждевременному выходу из строя оборудования. Аварийное отключение питания автоматическим выключателем допустимо только при чрезвычайных обстоятельствах.
Да, при стационарной установке необходимо обеспечить уклон корпуса по длине к дверному торцу не менее 1,5° к горизонту. Это обязательное конструктивное требование. Без уклона конденсат и талая вода при оттайке скапливаются в выдувных отверстиях холодильной установки и замерзают. Образовавшийся лёд блокирует работу агрегата. Устранение наледи требует полного размораживания контейнера с обязательной выгрузкой всей продукции.
