Правильное основание — ключевое условие долгой службы морского контейнера, используемого как склад, мастерская или временное помещение. Даже пустой 20-футовый контейнер весит около 2,2–2,5 тонны, 40-футовый — более 3,8 тонн. Без надёжной опоры металлическая конструкция постепенно уходит в грунт, перекашивается, нижняя рама начинает ржаветь, двери заклинивает. В этой статье разберём, какой тип основания подходит для каждой конкретной задачи, и как подготовить площадку правильно.
Почему контейнер нельзя ставить прямо на землю
Морской контейнер конструктивно опирается на четыре угловых фитинга и два продольных нижних швеллера. Именно на них сосредоточена вся нагрузка от веса конструкции и груза. Если эти точки опираются на рыхлый, неравномерный или пучинистый грунт, возникает ряд серьёзных проблем:
- Неравномерная просадка. Один угол уходит глубже остальных. Контейнер перекашивается, двери самопроизвольно открываются или намертво заклинивают, пол деформируется.
- Ускоренная коррозия. Нижняя рама в постоянном контакте с влажным грунтом ржавеет в 3–5 раз быстрее, чем приподнятый над землёй корпус. Через 2–3 сезона нижние балки могут потребовать сварочного ремонта.
- Морозное пучение. В регионах с холодными зимами грунт при замерзании расширяется неравномерно. Контейнер «поднимает», перекос нарастает с каждым сезоном.
- Порча груза. Внутрь через зазоры в деформированных дверях и полу попадает вода, появляется плесень, товары и оборудование приходят в негодность.
Как выбрать тип основания: шесть ключевых критериев
Выбор между монолитной плитой, ленточным фундаментом, сваями, ЖБ-блоками и щебёночной подушкой определяется совокупностью факторов. Оцените каждый из них перед принятием решения.
- Срок эксплуатации. Временная установка на 3–12 месяцев — щебёночная подушка или ЖБ-блоки. Среднесрочная на 1–5 лет — блоки или ленточный фундамент. Постоянная на 5+ лет — монолитная плита или сваи.
- Тип грунта. Плотный песок, гравий — допускают практически любое основание. Суглинок и глина — пучинятся, нужен фундамент ниже глубины промерзания или сваи. Торф, болотистые участки, высокие грунтовые воды — только сваи или монолитная плита.
- Рельеф площадки. Ровный участок — любое основание. Уклон более 30–40 см на длину контейнера — оптимальны сваи с регулировкой высоты оголовков.
- Нагрузка. Пустой или слабозагруженный контейнер — блоки или щебёночная подушка. Склад с тяжёлыми стеллажами, работа погрузчика — плита или ленточный фундамент.
- Сроки монтажа. Нужно быстро — сваи (1 день), блоки (несколько часов). Готовы подождать — плита (28 суток на набор прочности) или лента (7–14 суток).
- Бюджет. Минимальный — щебёночная подушка. Средний — ЖБ-блоки или сваи. Высокий — монолитная плита.
Пять типов оснований: подробное описание и когда применять

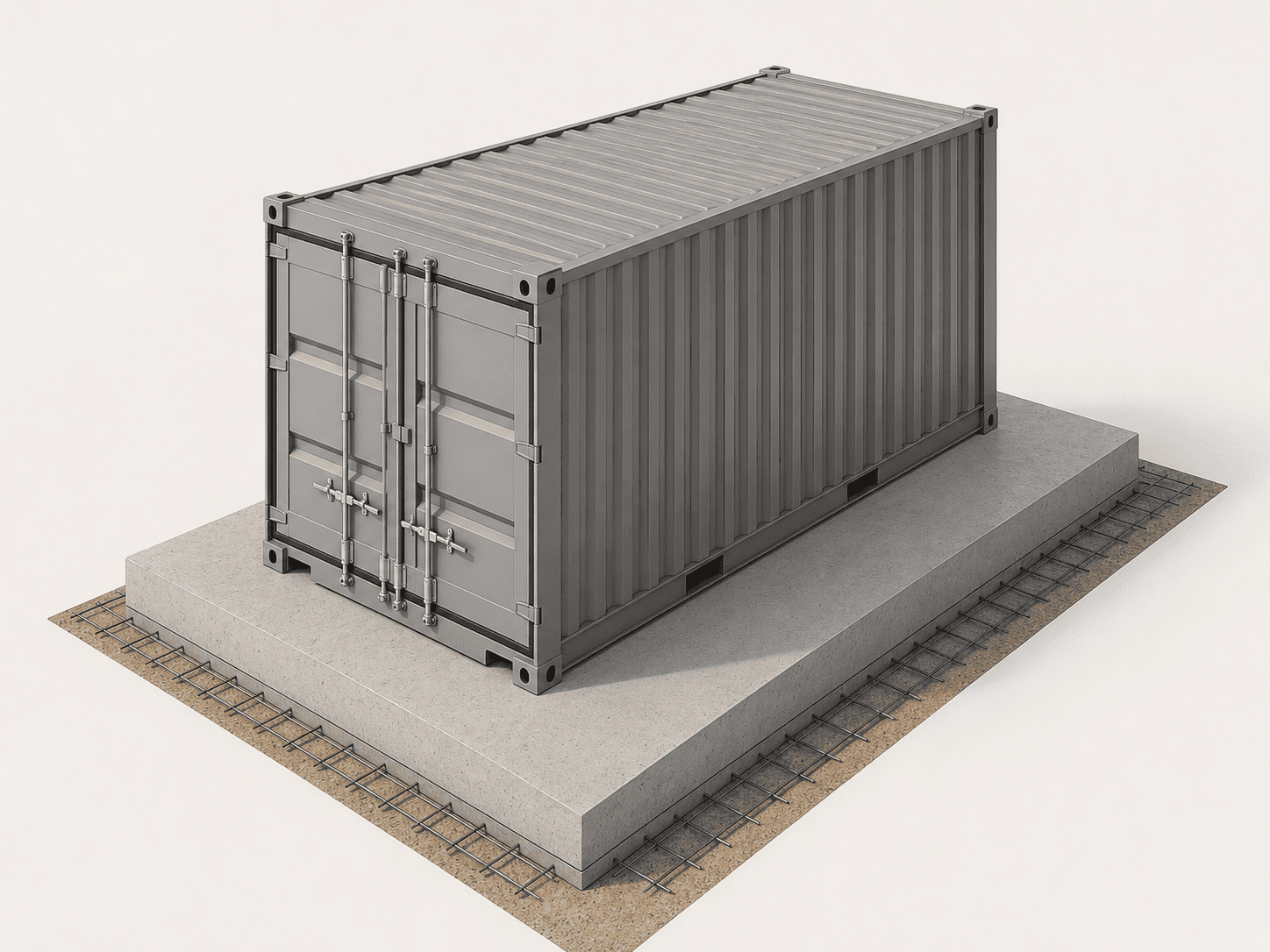

1. Монолитная бетонная плита
Монолитная железобетонная плита — наиболее надёжное и долговечное основание для стационарного контейнера. Площадка полностью изолирует нижнюю раму от влаги, грызунов и деформаций грунта. При равномерной нагрузке риск перекоса минимален. Срок службы плиты — 25 лет и более.
Конструкция плиты:
- Снятие плодородного слоя, геотекстиль, песчано-щебёночная подушка 150–300 мм с трамбовкой
- Армирование: двухслойная сетка из арматуры A500C Ø10–12 мм с ячейкой 200×200 мм
- Толщина плиты: 150–200 мм, по периметру — утолщение-ребро до 250 мм под нижние балки контейнера
- Бетон класса B25–B30
- Гидроизоляция: битумная мастика или рулонный рубероид поверх плиты
- В холодных регионах — утепление XPS 50–100 мм под плитой
Основной минус — время: бетон набирает расчётную прочность 28 суток. До этого момента нежелательно создавать максимальную нагрузку. Монтаж требует опалубки, подачи бетона, вибрирования — спецтехника или бригада необходимы.
2. Ленточный фундамент
Ленточный фундамент — хороший компромисс между стоимостью и надёжностью. Бетонная лента заливается под несущими рёбрами контейнера по периметру и в центре (под поперечные балки пола). Подходит для долгосрочного размещения на участках со стабильным грунтом без сильного пучения.
- Ширина ленты: 300–400 мм
- Глубина: ниже уровня промерзания грунта в регионе (в центральной России — от 1,0 до 1,5 м)
- Армирование: 4 продольных прутка Ø12 мм (A500C) + хомуты Ø8 мм с шагом 200 мм
- Подушка из песка и щебня 100–150 мм
- Вентиляционный зазор между лентой и нижней рамой контейнера — 150–200 мм
Ленточный фундамент проигрывает плите по трудоёмкости земляных работ, но в 1,5–2 раза дешевле по материалам. Важное условие: лента должна проходить и под поперечными рёбрами пола — иначе центральная часть пола провисает при нагрузке.
3. Свайно-винтовой фундамент
Оптимальный выбор для проблемных участков: высокий уровень грунтовых вод, торфяники, болотистые зоны, значительный уклон рельефа. Металлические сваи Ø89–108 мм ввинчиваются в грунт до несущего слоя, выравниваются по высоте оголовков и связываются металлическим ростверком из швеллера.
- Монтаж — 1 рабочий день без «мокрых» процессов и ожидания
- Возможен в любое время года, включая зиму
- Для 20-футового контейнера: 6–8 свай (4 угла + 2–4 промежуточные), шаг 2,0–2,5 м
- Для 40-футового контейнера: 8–10 свай с уменьшенным шагом
- Ростверк из швеллера №16–20 связывается сваркой или болтами
- Обязательна антикоррозийная обработка оголовков и ростверка
Ключевое условие качества — жёсткий ростверк, связывающий все сваи в единую систему. Без него каждая свая «живёт своей жизнью», и контейнер со временем перекашивается даже на надёжном свайном поле.
4. Железобетонные блоки
Самый доступный и быстрый вариант для среднесрочного размещения на относительно стабильных грунтах. Армированные ЖБ-блоки укладываются на выровненную подушку под угловые фитинги и вдоль нижних балок контейнера.
- Схема: 3 блока под каждое продольное ребро пола, минимум 9 блоков для 20-футового контейнера
- Для 40-футового контейнера — минимум 12–14 блоков с шагом не более 2,5 м
- Размер блоков: 400×400×100–200 мм или дорожные плиты ПДН
- Под каждый блок — трамбованная подушка из щебня и песка 100–150 мм
- Высота над грунтом: 150–200 мм для обеспечения вентиляции
- Тонкие резиновые прокладки между металлом и блоком — снижают точечные напряжения
Главное ограничение блоков — чувствительность к морозному пучению. На пучинистых грунтах (глина, суглинок) блоки могут неравномерно подниматься зимой и проседать весной. Контейнер при этом «гуляет». Обязательно ежегодно проверяйте горизонт весной и при необходимости выравнивайте.
5. Щебёночная подушка (временный вариант)
Наиболее простое и дешёвое решение для временной установки на срок до 6–12 месяцев. Верхний слой грунта снимается на 15–20 см, засыпается смесь щебня и песка, тщательно трамбуется виброплитой или ручной трамбовкой.
- Толщина подушки: 150–200 мм
- Материал: щебень фракции 20–40 мм с послойным уплотнением
- Геотекстиль под подушкой — предотвращает заиливание и размыв
- Небольшой уклон от контейнера (1–2°) для отвода дождевой воды
Щебёночная подушка без дополнительных опор не является самостоятельным решением под тяжёлый загруженный контейнер. Её используют как выравнивающий слой под ЖБ-блоки или как временное основание до устройства постоянного фундамента.
Сравнение типов оснований по ключевым параметрам
| Тип основания | Срок службы | Стоимость (20 футов) | Срок монтажа | Грунт | Когда выбирать |
|---|---|---|---|---|---|
| Монолитная плита | 25+ лет | от 80 000 ₽ | 1–3 дня + 28 суток | Любой, включая слабый | Постоянное размещение, тяжёлые грузы, погрузчик |
| Ленточный фундамент | 20–25 лет | от 45 000 ₽ | 2–3 дня + 7–14 суток | Стабильный, непучинистый | Долгосрочное размещение, жильё/офис |
| Свайно-винтовой | 25–50 лет | от 35 000 ₽ | 1 день | Любой: торф, высокий ГВ, уклон | Сложные грунты, уклон, срочный монтаж |
| ЖБ-блоки | 5–10 лет | от 15 000 ₽ | Несколько часов | Стабильный, непучинистый | Среднесрочное размещение, умеренные нагрузки |
| Щебёночная подушка | До 12 месяцев | от 5 000 ₽ | Несколько часов | Плотный, несклонный к пучению | Временное размещение, лёгкий контейнер |
Какое основание выбрать под разные типы контейнеров
Тип контейнера влияет на требования к основанию. Стандартные сухогрузные контейнеры допускают все перечисленные типы оснований в зависимости от условий. Рефрижераторные контейнеры имеют дополнительный вес холодильного агрегата на передней стенке — нагрузка на передние фитинги выше, это нужно учитывать при расстановке блоков или усилении ростверка. Термоконтейнеры по требованиям к основанию аналогичны стандартным сухогрузным.
Для специальных контейнеров типа Flat Rack и Open Top, устанавливаемых как элементы склада под навесом, обычно достаточно ЖБ-блоков или плиты — по условиям нагрузки. Для танк-контейнеров в стационарном положении (как накопительные ёмкости) требования к основанию наиболее высоки: полностью заполненный танк-контейнер может весить 20–26 тонн, поэтому плита или усиленный ростверк на сваях обязательны.
| Тип контейнера | Типичный вес (пустой) | Вес при максимальной загрузке | Рекомендуемое основание |
|---|---|---|---|
| Сухогрузный 20′ | ~2,2 т | ~27 т | Плита, лента, сваи, блоки |
| Сухогрузный 40′ HC | ~3,8 т | ~32 т | Плита, лента, сваи |
| Рефрижераторный 40′ | ~4,5–5 т | ~32 т | Плита, сваи (учесть вес агрегата) |
| Танк-контейнер 20′ | ~3,5 т | ~26 т | Монолитная плита или усиленный ростверк |
Подготовка площадки: пошаговый алгоритм
Независимо от выбранного типа основания, подготовка площадки выполняется по единому алгоритму. Без неё даже правильно выбранный фундамент не даст ожидаемого результата.
- Разметка. Нанесите контуры будущего основания. Проверьте прямоугольность: диагонали должны быть равны. Для 20-футового контейнера добавьте 20–30 см с каждой стороны к габаритам рамы.
- Снятие растительного слоя. Удалите плодородный грунт, дёрн, корни, камни — всё, что содержит органику. Органика даёт усадку, и основание будет проседать.
- Дренаж. Уложите перфорированные дренажные трубы в щебёночную канаву по периметру, если участок с высоким уровнем грунтовых вод или плохим отводом поверхностных вод. Предусмотрите уклон площадки 1–2° от контейнера для отвода осадков.
- Щебёночная подушка. Засыпьте щебень фракции 20–40 мм, слои по 80–100 мм, каждый трамбуйте виброплитой до отказа. Итоговая толщина — 150–300 мм в зависимости от несущей способности грунта.
- Геотекстиль. Уложите геотекстиль под подушку (предотвращает заиливание) и между слоями щебня и песка. Срок службы без геотекстиля сокращается вдвое.
- Контроль горизонта. Перед установкой фундамента или опор проверьте ровность площадки по уровню. Допустимый перепад — не более 10–15 мм на длину контейнера. Иначе двери будут заклинивать с первого же сезона.
- Гидроизоляция опорных поверхностей. Поверхности плиты, ленты или верхних площадок блоков, с которыми контактирует металл контейнера, обработайте битумной мастикой или проложите резиновые прокладки — для предотвращения контактной коррозии.
Типичные ошибки при устройстве основания под контейнер
Перепад высот более 15 мм на длину контейнера приводит к перекосу рамы. Двери заклинивает уже при установке. Регулировка прокладками помогает только для блоков — под плиту нужно переделывать.
Плодородный слой с корнями, дёрном и органикой даёт значительную усадку. Если не снять его полностью, основание провалится в первый же год. Минимальная глубина снятия — 20–30 см.
Экономия на опорах приводит к прогибу пола по центру при нагрузке. Для 40-футового контейнера с полной загрузкой нужно не менее 12–14 опорных точек с шагом не более 2,5 м.
Тонкая бетонная плита без арматурной сетки трескается уже при первом промерзании. Без армирования плита работает на сжатие, но не выдерживает изгибающих нагрузок от неравномерного основания.
Мелкозаглублённая лента на пучинистых грунтах (глина, суглинок) зимой поднимается и опускается вместе с промёрзшим грунтом. Разные части ленты двигаются с разной амплитудой — лента трескается, контейнер перекашивается.
Вода, скапливающаяся под контейнером, разрушает основание и вызывает коррозию нижней рамы. Лужа у дверного проёма зимой превращается в ледяной порог. Минимум: уклон площадки 1–2° от контейнера.
Как правильно установить контейнер на подготовленное основание
После подготовки площадки и устройства основания контейнер устанавливается краном-манипулятором или автокраном. Стропы или захваты крепятся за угловые фитинги контейнера — именно они рассчитаны на подъёмную нагрузку. Строповка за корпус, края или двери недопустима: деформация рамы гарантирована.
- После опускания на основание сразу проверьте горизонт пузырьковым уровнем по обоим направлениям
- Допустимый перекос — не более 5–10 мм на всю длину. Если больше — подъём и регулировка прокладками под фитинги
- Проверьте открывание и закрывание дверей: они должны открываться и закрываться свободно, без зазоров и перекосов
- Обработайте точки контакта металлической рамы с основанием битумной мастикой или установите резиновые прокладки
- При установке нескольких контейнеров рядом — выровняйте все в единой плоскости, допустимый перепад между соседними единицами — не более 5 мм
Вопросы и ответы
Да, при ряде условий. Асфальт должен быть уложен на качественную подготовку (щебёночная основа не менее 20 см), не иметь просадок и трещин. Толщина асфальтового покрытия — не менее 7–10 см. Если асфальт в хорошем состоянии и контейнер не предполагает особо тяжёлую загрузку (более 15 т) — прямая установка допустима. В любом случае подложите резиновые прокладки под угловые фитинги для предотвращения контактной коррозии и лёгкого перераспределения нагрузки.
Если контейнер установлен на ЖБ-блоки, щебёночную подушку или сваи — он является движимым имуществом и регистрации не требует. При устройстве монолитной плиты или ленточного фундамента с жёсткой привязкой контейнера к фундаментным закладным деталям — ситуация спорная. На практике большинство владельцев избегает жёсткой привязки именно для сохранения мобильности. Рекомендуется уточнить позицию местных органов, так как практика в разных регионах России различается.
Минимальное количество — 12–14 блоков: по 3 под каждое из четырёх продольных ребра пола (два длинных боковых ребра и два торцевых), плюс дополнительные в центре под поперечные балки. Шаг между блоками — не более 2,5 м. Для 40-футового контейнера с полной загрузкой (до 28 тонн) рекомендуемый вариант — 14–16 блоков с шагом 2,0–2,2 м. Блоки должны быть армированными, соответствовать ГОСТ — обычные строительные блоки без армирования трескаются под точечной нагрузкой.
Наиболее простое решение — свайно-винтовой фундамент с регулировкой высоты оголовков. Сваи вкручиваются до несущего слоя, затем подрезаются точно по горизонтальному уровню — перепад компенсируется длиной свай, а не подсыпкой грунта. При уклоне до 30–40 см можно использовать ЖБ-блоки разной высоты. При уклоне более 40–50 см на длину контейнера — только сваи или подпорная стенка с выравниванием площадки.
Для большинства складских и производственных задач — нет. Масса загруженного контейнера обеспечивает достаточную устойчивость. Жёсткое крепление (сварка угловых фитингов к закладным плиты или твистлоки к ростверку) рекомендуется в ветровых районах при интенсивном использовании (частое открывание дверей, работа погрузчика), а также при штабелировании контейнеров в два яруса. Для стационарного склада без особых требований крепление необязательно.
Для блочного основания — проверка горизонта дважды в год (весной после оттаивания и осенью перед промерзанием). При первых признаках перекоса — поддомкрачивание и выравнивание подкладками. Для свайного ростверка — осмотр антикоррозийного покрытия раз в год, при необходимости — обновление. Для плиты и ленты — осмотр поверхности на трещины весной, очистка дренажных лотков от листвы и грязи перед сезоном дождей. Контакт металлической рамы контейнера с основанием проверяется на коррозию при плановом обслуживании.
Как выбрать: итоговые рекомендации
Правильный выбор основания под контейнер определяется тремя факторами: сроком эксплуатации, типом грунта и планируемой нагрузкой. Монолитная плита — для постоянных объектов с интенсивной эксплуатацией и тяжёлыми грузами. Свайно-винтовой фундамент — для сложных грунтов и участков с уклоном. ЖБ-блоки на щебёночной подушке — для среднесрочного размещения на стабильных грунтах. Щебёночная подушка без опор — только для временной установки лёгкого контейнера.
